จะเพิ่มประสิทธิภาพการออกแบบหน้าแปลนไทเทเนียมให้มีประสิทธิภาพดีขึ้นได้อย่างไร - บล็อก

การเพิ่มประสิทธิภาพการออกแบบหน้าแปลนไทเทเนียมเป็นสิ่งสำคัญสำหรับการบรรลุประสิทธิภาพที่ดีขึ้นในการใช้งานทางอุตสาหกรรมต่างๆ ในฐานะซัพพลายเออร์หน้าแปลนไทเทเนียมที่มีชื่อเสียง เราเข้าใจถึงความสำคัญของการส่งมอบผลิตภัณฑ์คุณภาพสูงที่ตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ในบล็อกโพสต์นี้ เราจะสำรวจกลยุทธ์สำคัญและข้อควรพิจารณาในการเพิ่มประสิทธิภาพการออกแบบหน้าแปลนไทเทเนียม

การเลือกใช้วัสดุ

ขั้นตอนแรกในการเพิ่มประสิทธิภาพการออกแบบหน้าแปลนไทเทเนียมคือการเลือกวัสดุที่เหมาะสม ไทเทเนียมเป็นตัวเลือกยอดนิยมสำหรับหน้าแปลนเนื่องจากมีความทนทานต่อการกัดกร่อนดีเยี่ยม อัตราส่วนความแข็งแรงต่อน้ำหนักสูง และความเข้ากันได้ทางชีวภาพ อย่างไรก็ตาม มีไทเทเนียมหลายเกรดให้เลือกใช้ โดยแต่ละเกรดมีคุณสมบัติเฉพาะของตัวเอง

ตัวอย่างเช่น ไทเทเนียมเกรด 2 เป็นไทเทเนียมบริสุทธิ์ในเชิงพาณิชย์ที่มีความต้านทานการกัดกร่อนและความเหนียวที่ดี โดยทั่วไปจะใช้ในการใช้งานที่ต้องการความแข็งแรงปานกลาง เช่น ในอุตสาหกรรมแปรรูปสารเคมี หากต้องการเรียนรู้เพิ่มเติมเกี่ยวกับการปลอมแปลนไทเทเนียมเกรด 2 คุณสามารถเยี่ยมชมเว็บไซต์ของเราได้การตีหน้าแปลนไทเทเนียมเกรด 2-

ในทางกลับกัน เกรดไทเทเนียมอัลลอยด์ เช่น Ti-6Al-4V มีความแข็งแรงสูงกว่าและมีคุณสมบัติทางกลดีกว่า เกรดเหล่านี้มักใช้ในงานที่มีความสำคัญต่อความแข็งแกร่งและความต้านทานการกัดกร่อนสูง เช่น ในอุตสาหกรรมการบินและอวกาศและทางทะเล

ข้อควรพิจารณาในการออกแบบ

นอกเหนือจากการเลือกใช้วัสดุแล้ว ข้อควรพิจารณาในการออกแบบหลายประการอาจส่งผลกระทบอย่างมากต่อประสิทธิภาพของหน้าแปลนไทเทเนียม

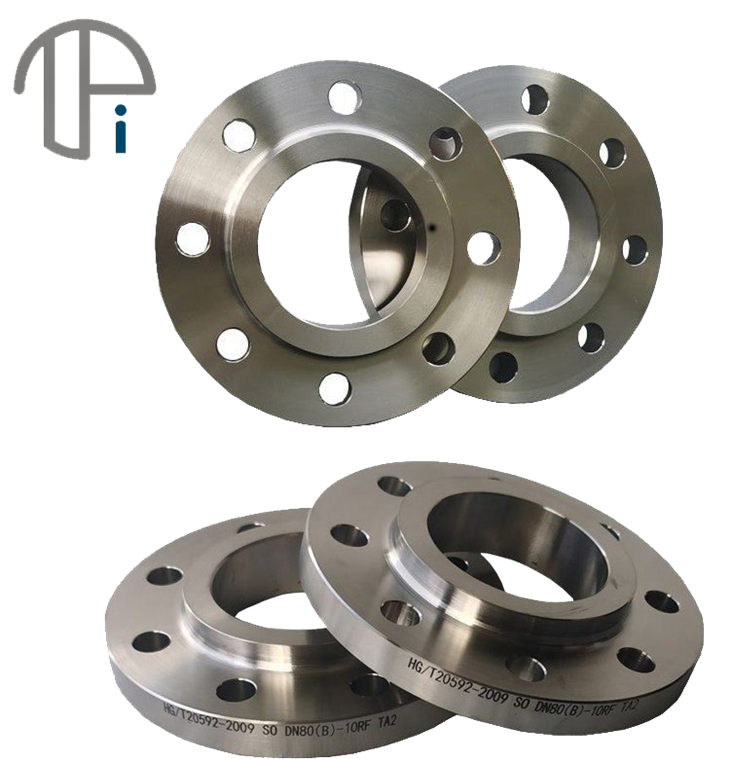

ANSI 16.5 titanium flange ANSI B16.5 Titanium Flange

ขนาดหน้าแปลน

ขนาดของหน้าแปลนมีบทบาทสำคัญในประสิทธิภาพ เส้นผ่านศูนย์กลางหน้าแปลน ความหนา และขนาดรูโบลต์จำเป็นต้องได้รับการออกแบบอย่างระมัดระวังเพื่อให้แน่ใจว่าพอดีและจัดตำแหน่งอย่างเหมาะสม ขนาดที่ไม่ถูกต้องอาจทำให้เกิดการรั่วไหล ประสิทธิภาพการซีลลดลง และเพิ่มความเข้มข้นของความเครียด

มาตรฐานอุตสาหกรรม เช่น ANSI B16.5 กำหนดแนวทางสำหรับขนาดของหน้าแปลน มาตรฐานเหล่านี้รับประกันความเข้ากันได้และความสามารถในการสับเปลี่ยนระหว่างหน้าแปลนต่างๆ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับหน้าแปลนไทเทเนียม ANSI B16.5 คุณสามารถดูได้ที่หน้าผลิตภัณฑ์ของเราหน้าแปลนไทเทเนียม ANSI B16.5-

รูปแบบโบลต์และแรงบิด

รูปแบบสลักเกลียวและแรงบิดที่ใช้กับสลักเกลียวก็เป็นปัจจัยสำคัญเช่นกัน รูปแบบโบลต์ที่เหมาะสมช่วยให้มั่นใจได้ถึงการกระจายแรงจับยึดรอบๆ หน้าแปลนอย่างสม่ำเสมอ ซึ่งช่วยลดความเสี่ยงของการรั่วซึม ต้องปฏิบัติตามข้อกำหนดแรงบิดที่ถูกต้องระหว่างการติดตั้งเพื่อให้ได้การบีบอัดปะเก็นที่ต้องการ

การเลือกปะเก็น

การเลือกใช้ปะเก็นมีความเกี่ยวข้องอย่างใกล้ชิดกับการออกแบบหน้าแปลน ปะเก็นแต่ละชนิดมีคุณสมบัติที่แตกต่างกัน เช่น ทนต่ออุณหภูมิ ความเข้ากันได้ของสารเคมี และความสามารถในการปิดผนึก การออกแบบหน้าแปลนควรเข้ากันได้กับปะเก็นที่เลือกเพื่อให้มั่นใจถึงประสิทธิภาพการปิดผนึกสูงสุด

กระบวนการผลิต

กระบวนการผลิตของหน้าแปลนไทเทเนียมอาจส่งผลต่อประสิทธิภาพเช่นกัน

การตีขึ้นรูป

การตีเป็นกระบวนการผลิตทั่วไปสำหรับหน้าแปลนไทเทเนียม มันเกี่ยวข้องกับการขึ้นรูปโลหะโดยใช้แรงอัด โดยทั่วไปแล้วหน้าแปลนฟอร์จจะมีคุณสมบัติเชิงกลที่ดีกว่า เช่น ความแข็งแรงสูงกว่าและโครงสร้างเกรนที่ดีกว่า เมื่อเทียบกับหน้าแปลนแบบหล่อ

เครื่องจักรกล

หลังจากการตีขึ้นรูป จะดำเนินการตัดเฉือนเพื่อให้ได้ขนาดสุดท้ายและผิวสำเร็จของหน้าแปลน การตัดเฉือนอย่างแม่นยำถือเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าหน้าแปลนมีคุณสมบัติตรงตามเกณฑ์ความคลาดเคลื่อนและคุณภาพพื้นผิวที่ต้องการ

การทดสอบและการควบคุมคุณภาพ

เพื่อให้มั่นใจถึงประสิทธิภาพของหน้าแปลนไทเทเนียม ควรใช้มาตรการการทดสอบและการควบคุมคุณภาพอย่างเข้มงวด

การทดสอบแบบไม่ทำลาย

วิธีการทดสอบแบบไม่ทำลาย เช่น การทดสอบอัลตราโซนิก การทดสอบอนุภาคแม่เหล็ก และการทดสอบด้วยภาพรังสี สามารถใช้ตรวจจับข้อบกพร่องภายในและพื้นผิวในหน้าแปลนได้ การทดสอบเหล่านี้ช่วยระบุข้อบกพร่องที่อาจส่งผลต่อประสิทธิภาพของหน้าแปลน

การทดสอบแรงดัน

การทดสอบแรงดันเป็นอีกขั้นตอนการควบคุมคุณภาพที่สำคัญ โดยจะต้องให้หน้าแปลนได้รับแรงดันที่กำหนดเพื่อตรวจสอบรอยรั่วและรับประกันความสมบูรณ์ภายใต้แรงดัน

การเพิ่มประสิทธิภาพประสิทธิภาพผ่านการปรับเปลี่ยนการออกแบบ

ในบางกรณี สามารถปรับเปลี่ยนการออกแบบเพื่อเพิ่มประสิทธิภาพการทำงานของหน้าแปลนไทเทเนียมเพิ่มเติมได้

เนื้อรัศมี

การเพิ่มรัศมีเนื้อที่เหมาะสมที่บริเวณที่มีความเครียด - เข้มข้น เช่น การเปลี่ยนระหว่างหน้าหน้าแปลนและดุม สามารถลดความเข้มข้นของความเครียดและปรับปรุงอายุความล้าได้

การออกแบบหน้าแปลนร่อง

การออกแบบหน้าแปลนแบบร่องสามารถเพิ่มประสิทธิภาพการปิดผนึกได้โดยการเพิ่มพื้นที่สำหรับปะเก็นเพื่อทำให้เสียรูปและสร้างการปิดผนึกที่ดีขึ้น

กรณีศึกษา

เพื่อแสดงให้เห็นถึงประสิทธิผลของการเพิ่มประสิทธิภาพการออกแบบหน้าแปลนไทเทเนียม มาดูกรณีศึกษาบางส่วนกัน

ในโรงงานแปรรูปสารเคมี หน้าแปลนเดิมประสบปัญหาการรั่วไหลบ่อยครั้งเนื่องจากการออกแบบที่ไม่เหมาะสมและการเลือกใช้วัสดุ หลังจากเปลี่ยนมาใช้หน้าแปลนไทเทเนียมเกรด 2 ที่มีรูปแบบสลักเกลียวที่ออกแบบใหม่และปะเก็นที่เหมาะสมมากขึ้น ปัญหาการรั่วไหลก็ลดลงอย่างมาก ส่งผลให้ประสิทธิภาพของโรงงานดีขึ้นและลดต้นทุนการบำรุงรักษา

ในการใช้งานด้านการบินและอวกาศ การใช้หน้าแปลนโลหะผสม Ti - 6Al - 4V ที่มีขนาดที่เหมาะสมที่สุดและการตกแต่งพื้นผิวด้วยเครื่องจักรที่มีความแม่นยำ นำไปสู่ประสิทธิภาพที่ดีขึ้นภายใต้สภาวะความเครียดสูง ทำให้มั่นใจในความปลอดภัยและความน่าเชื่อถือของส่วนประกอบเครื่องบิน

บทสรุป

การเพิ่มประสิทธิภาพการออกแบบหน้าแปลนไทเทเนียมนั้นเป็นกระบวนการที่มีหลายแง่มุม ซึ่งเกี่ยวข้องกับการเลือกวัสดุอย่างระมัดระวัง ข้อควรพิจารณาในการออกแบบ กระบวนการผลิตที่เหมาะสม และการทดสอบที่เข้มงวด การนำกลยุทธ์เหล่านี้ไปใช้ทำให้เรามั่นใจได้ว่าหน้าแปลนไทเทเนียมของเรามีประสิทธิภาพที่ดีขึ้น อายุการใช้งานยาวนานขึ้น และเพิ่มความน่าเชื่อถือ

หากคุณสนใจที่จะซื้อหน้าแปลนไทเทเนียมคุณภาพสูง หรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา โปรดติดต่อเราเพื่อหารือเกี่ยวกับการจัดซื้อจัดจ้าง เรามุ่งมั่นที่จะมอบโซลูชั่นที่ดีที่สุดสำหรับความต้องการเฉพาะของคุณ

อ้างอิง

รหัสหม้อไอน้ำและภาชนะรับความดัน ASME
มาตรฐาน ANSI B16.5 สำหรับหน้าแปลนท่อและอุปกรณ์หน้าแปลน
Titanium: A Technical Guide โดย John C. Williams
